Transformador de prova gratuïta PD

El transformador de prova de gas SF6 YDQ és un equip de prova necessari per a proves d'equips elèctrics i proves preventives. Amb el desenvolupament de la indústria elèctrica de la Xina, el nivell de tensió dels requisits del transformador de prova és cada cop més alt, i el tradicional transformador de prova immers en oli-, ja sigui en volum i pes o en rendiment, és cada cop més incapaç de complir els requisits del treball de camp.

Enviar la consulta

Descripció

Característiques

1. De mida petita, de pes lleuger i d'aspecte bonic, tots els índexs tècnics han assolit els requisits de la norma IEC.
Els productes de la sèrie YDQ adopten làmines d'acer de silici orientades -laminades en fred DQ-151 d'alta qualitat apilades en nuclis de marc cilíndric de diverses etapes i enrotllen bobines de torre d'alta tensió directament i contínuament amb cables tipus QZ-en cilindres aïllants especials d'alta resistència. La closca és cilíndrica i està plena de gas SF6.
2.YDQ (JZ) és de doble -ús AC i DC, el producte es diferencia dels productes YDQ en l'ús d'una pila de silici rectificadora d'alta tensió instal·lada a la sortida d'alta tensió-, per tal de complir els requisits de sortida d'alta tensió DC-.

Especificació tècnica

Especificació	Capacitat KVA	Lateral de baixa tensió		Lateral d'alta tensió		Variació de mesura	6 minuts Grau d'augment de la temperatura	Tensió de resistència	Sense -càrrega actual	Qualitat Kg
Especificació	Capacitat KVA	Tensió V	Actual A	Tensió KV	Actual mA	Variació de mesura	6 minuts Grau d'augment de la temperatura	Tensió de resistència	Sense -càrrega actual	Qualitat Kg
5/50	5	200	25	50	100	500	50	10％	<4％	40
10/50	10	200	50	50	200	500	50	10％	<4％	60
15/50	15	400	37.5	50	300	500	50	8％	<4％	70
20/50	20	400	50	50	400	500	50	8％	<4％	85
30/50	30	400	75	50	600	500	50	8％	<4％	100
50/50	50	400	125	50	1000	500	50	8％	<4％	120
5/100	5	200	25	100	50	1000	50	10％	<4％	50
10/100	10	200	50	100	100	1000	50	10％	<4％	65
15/100	15	400	37.5	100	150	1000	50	8％	<4％	85
20/100	20	400	50	100	200	1000	50	8％	<4％	100
30/100	30	400	75	100	300	1000	50	8％	<4％	110
50/100	50	400	125	100	500	1000	50	8％	<4％	125
10/150	10	200	50	100	66.7	1500	50	10％	<4％	90
15/150	15	400	37.5	150	100	1500	50	8％	<4％	100
20/150	30	400	50	150	133.3	1500	50	8％	<4％	110
30/150	30	400	75	150	200	1500	50	8％	<4％	125
50/150	50	400	125	150	333.3	1500	50	8％	<4％	140

Etiquetes populars: Transformador de prova gratuït pd, fabricants de transformadors de prova gratuït pd de la Xina, proveïdors, fàbrica

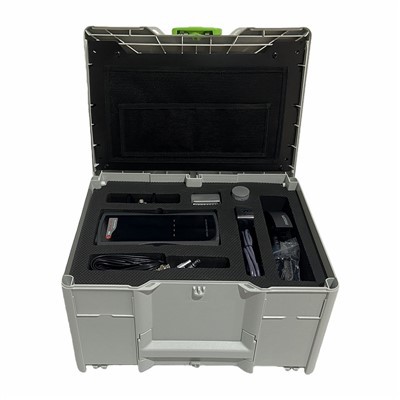

Un parell de:Kit de prova de descàrrega parcial portàtil

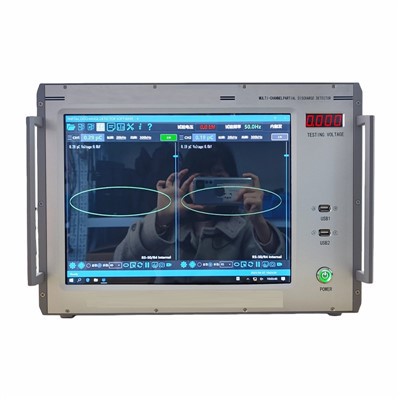

Següent:Analitzador de descàrrega parcial
